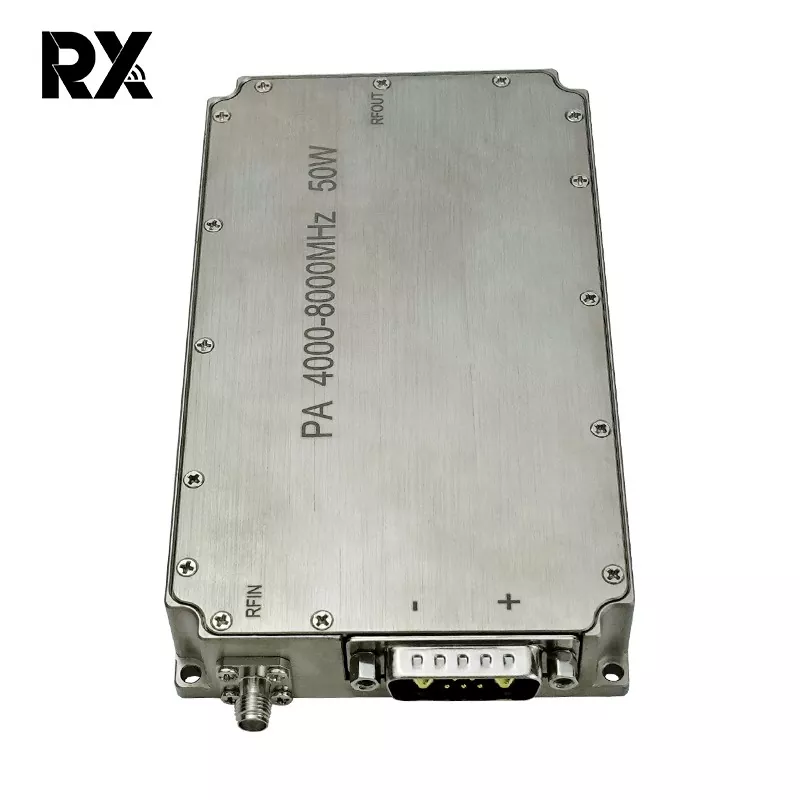

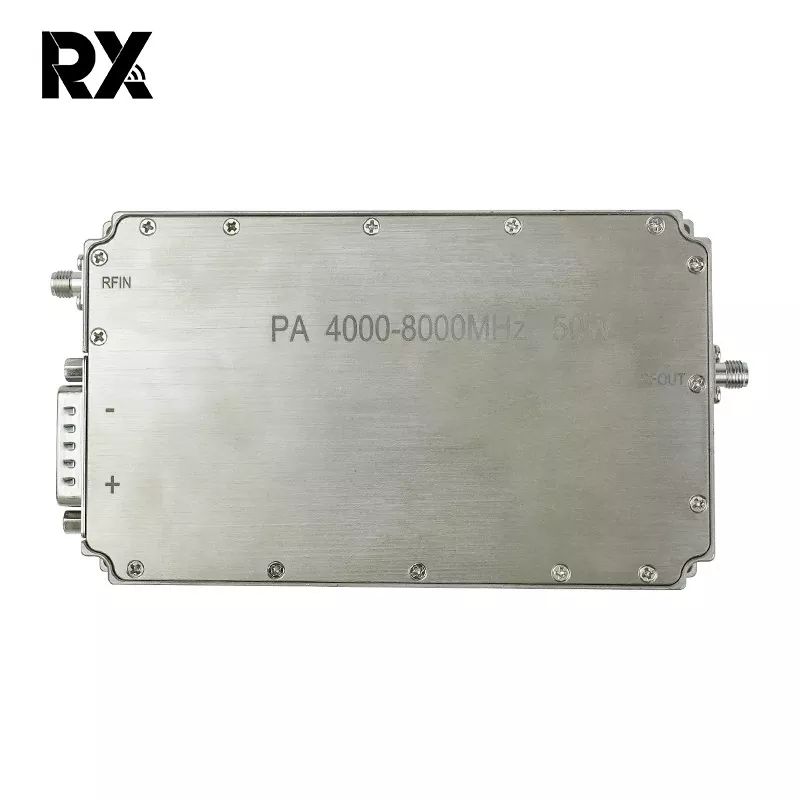

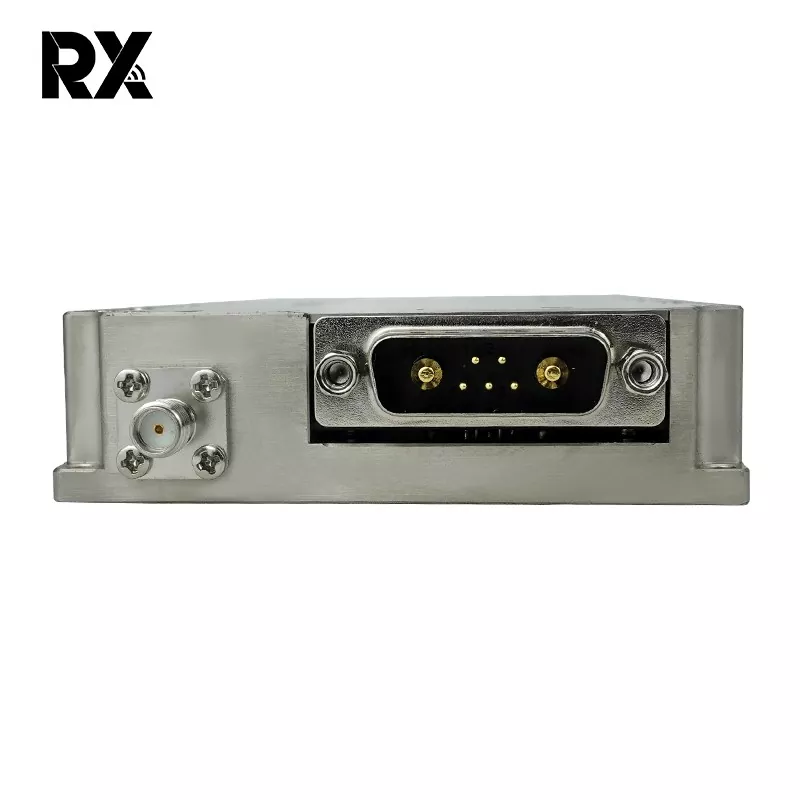

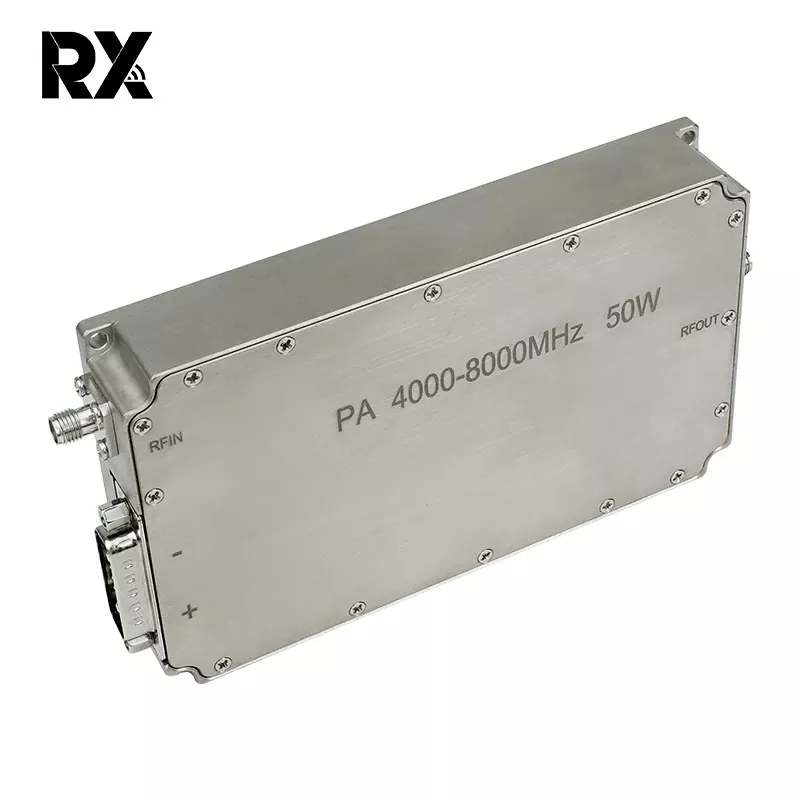

Ултра-широкопојасни Ц-банд 4-8 ГХз 50В појачавач снаге РФ систем

Ово широкопојасно појачало снаге од 50 В је РФ модул високих перформанси дизајниран за апликације које захтевају робусну излазну снагу у фреквентном опсегу од 4 ГХз до 8 ГХз. Користећи напредну ГаН (галијум нитрид) технологију, пружа високу густину снаге, одличну ефикасност и поуздану линеарност у широком тренутном пропусном опсегу. Појачало је пројектовано за стабилност, издржљивост и доследне перформансе у захтевним окружењима.

Пошаљи упит

Опис производа

Кључне карактеристике

Широкопојасне перформансе: Неометано ради у целом спектру од 4ГХз до 8ГХз (Ц-Банд) без потребе за пребацивањем опсега.

Велика излазна снага: Пружа типичну засићену излазну снагу од минимум 50 вати (47 дБм) у опсегу.

Високо појачање: Карактерише типично појачање малог сигнала од 50 дБ (минимално), обезбеђујући ефикасно појачање сигнала из извора мале снаге.

Одлична равност појачања: Одржава супериорну равност појачања од типично ±1,5дБ у целом фреквентном опсегу за уједначене перформансе.

Висока ефикасност: Укључује дизајн високе ефикасности, обично постиже 30% ефикасности додане енергије (ПАЕ), смањујући топлотно оптерећење и потрошњу једносмерне струје.

Робусне линеарне перформансе: Нуди високу тачку компресије од 1дБ (ОП1дБ) типично > 47дБм, подржавајући и линеарно и засићено појачање за различите модулационе шеме.

Интегрисана заштита и контрола: Укључује свеобухватне безбедносне карактеристике: заштиту од обрнутог напона, искључивање од превисоке температуре и заштиту од преоптерећења излаза / ВСВР. Стандардни аналогни интерфејс за контролу пристраности, омогућавање/онемогућавање (ТТЛ) и праћење статуса.

Управљање топлотом: Дизајнирано са ефикасним системом хлађења основне плоче како би се обезбедио поуздан рад у условима пуног оптерећења. Опсег радне температуре кућишта: -40°Ц до +85°Ц.

Робусна конструкција: Смештен у робусном, херметички затвореном металном паковању за супериорну заштиту и отпорност на животну средину, погодно за војну, ваздухопловну и индустријску примену.

бр.	Опис	Симбол	Мин	Тип	Макс	Јединица	Напомена
1.	Радна фреквенција	БВ	4000		8000	МХз
2.	Инпут Повер	Пин		0		дБм
3.	Излазна снага ЦВ	Псат	47	48.5	49.5	дБм	Цонтинуоус Ваве
4.	Повер Гаин	Гп	47		49.5	дБм	@ Пин=0 дБм
5.	Појачана равност	△Гп		±1.5		дБ	@ Пин=0 дБм
6.	Мали појачање сигнала	G	49	50.5	52	дБ	@ Пин=-5дБм
7.	Смалл СигналГаин Флатнесс	△Г		±2		дБ	@ Пин=-5дБм
8.	Губитак поврата улаза	С11		-15		дБ
9.	Радни напон	Вдц	28	28	32	V
10.	Цуррент Цонсумптион	A		6	8	A	@ Поут=50~90В
11.	Радна температура		-40℃~+50℃
12.	Улаз за РФ конектор		СМА, женско
13.	Излаз РФ конектора		СМА, женско
14.	Тежина			0.439	0.50	Кг
15.	ДужинаШиринаВисина		1348022			мм
16.	Инпут Повер	ПинМак	-5		5	дБм
17.	Дефиниција интерфејса (7В2 женски)	ВДД	А1	Гроунд
		ГНД	А2	28Вдц
		Цуррент Сенсе	1	Аналогни напон у односу на струју модула @ 100мВ/А
		Темп Сенсе	2	Аналогни напон у односу на температуру модула @ 10мВ/℃
		Омогући	3	Омогући појачало			Омогућавање појачала: ТТЛ Логиц Хигх (3.3В) (Интерно повучено-ниско)
		ГНД	4	Гроунд
	Укупна димензија	Напомена: 1、 Укупне димензије су само за референцу; 2、 Величина се може на одговарајући начин повећати или смањити у складу са захтевима купца; 3、 Позиције улазног интерфејса, излазног интерфејса и интерфејса за напајање могу се променити у складу са стварним потребама купаца;
