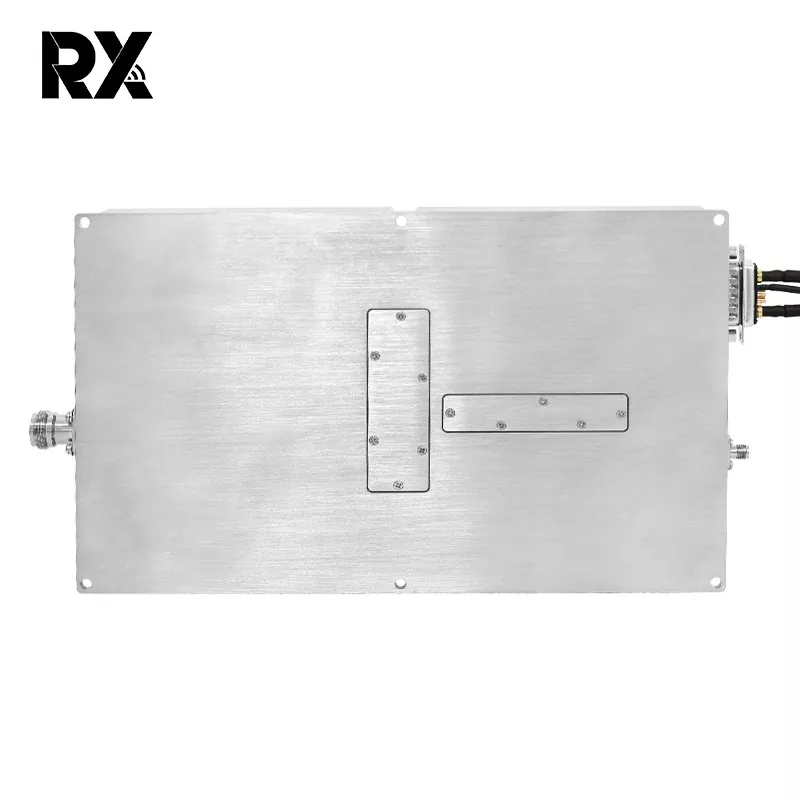

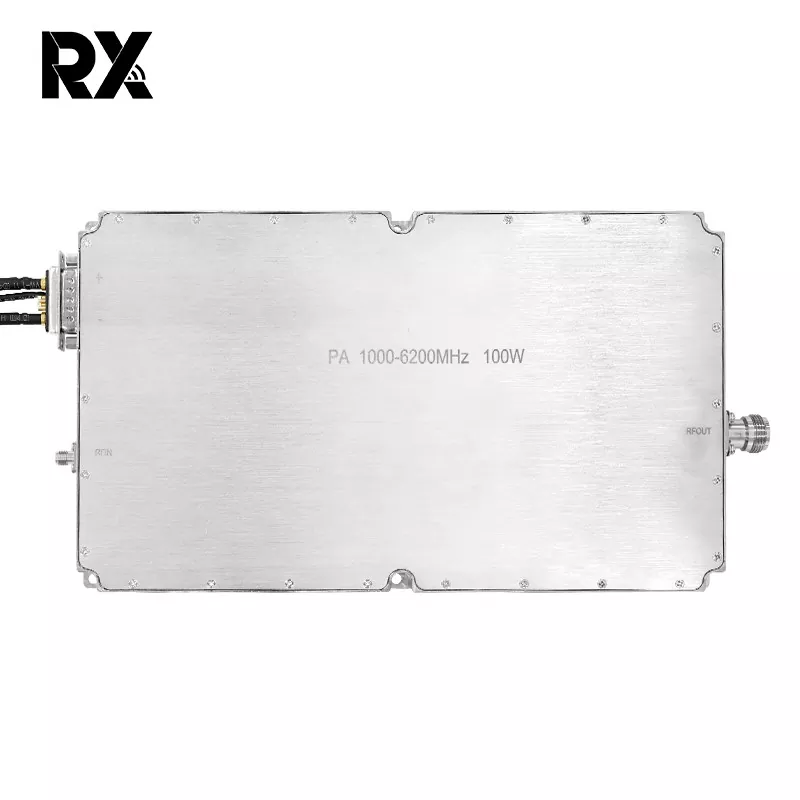

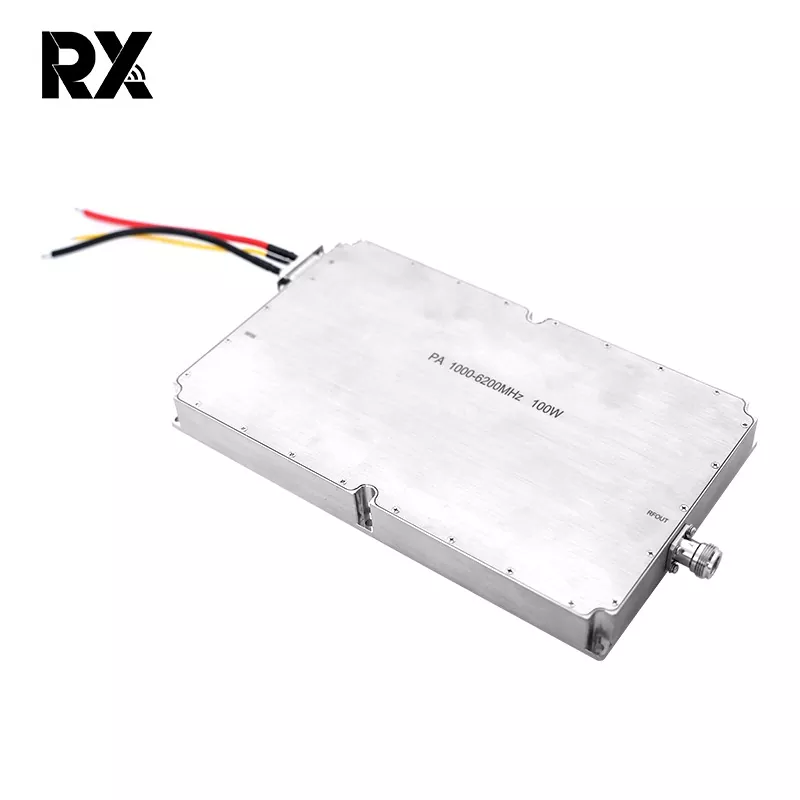

Ултра-широкопојасно појачало снаге 1000-6000МХз велике снаге 100В

Ултра-широкопојасно појачало снаге 1000-6000МХз велике снаге 100В је РФ модул. Један модул може да покрије 1-6 ГХз, елиминишући потребу за традиционалним вишепојасним комутационим колима, значајно смањујући величину и сложеност система. Погодно за сценарије који укључују агилност фреквенције, скакање фреквенције или широкопојасне сметње.

Пошаљи упит

Опис производа

Ултра-широкопојасно појачало снаге 1000-6000МХз велике снаге 100В

Овај модул користи ГаН технологију, постижући 30% мање расипање топлоте од ЛДМОС-а при еквивалентној снази од 100В, постижући истинску велику снагу и ниско расипање топлоте, чиме се продужава животни век модула. Штавише, додали смо температурну заштиту, заштиту од оптерећења, заштиту од пренапона и заштиту од пренапона на штампану плочу, елиминишући потребу за спољним заштитним функцијама и значајно повећавајући оперативну ефикасност.

За разлику од конвенционалних ускопојасних фреквенција, ултра-широкопојасни (1000-6000МХз) захтева више техничке стандарде и стандарде квалитета компоненти да би постигао своје ултра-широкопојасне, високе снаге и високе поузданости карактеристике. Ултра-широкопојасни 1000-6000МХз 100В појачавач снаге показао је изванредне перформансе у савременим вишепојасним комуникацијама, ЕМЦ тестирању, електронском ратовању и системима против дронова.

Спецификација појачивача снаге 1000-6200МХз 100В (ТЦ=25℃)

бр.	Опис	Симбол	Мин	Тип		Макс	Јединица	Напомена
1.	Радна фреквенција	БВ	1000			6200	МХз
2.	Инпут Повер	Пин		2			дБм
3.	Излазна снага ЦВ	Псат	50.5	51		52.5	дБм	Цонтинуоус Ваве
4.	Повер Гаин	Гп	48.5	49		50.5	дБм	@ Пин=2 дБм
5.	Појачана равност	△Гп		±1.5			дБ	@ Пин=2 дБм
6.	Губитак поврата улаза	С11		-15			дБ
7.	Радни напон	Вдц	28	28		32	V
8.	Цуррент Цонсумптион	A		17		21.5	A	@ Поут=110~180В
9.	Улаз за РФ конектор		СМА, женско

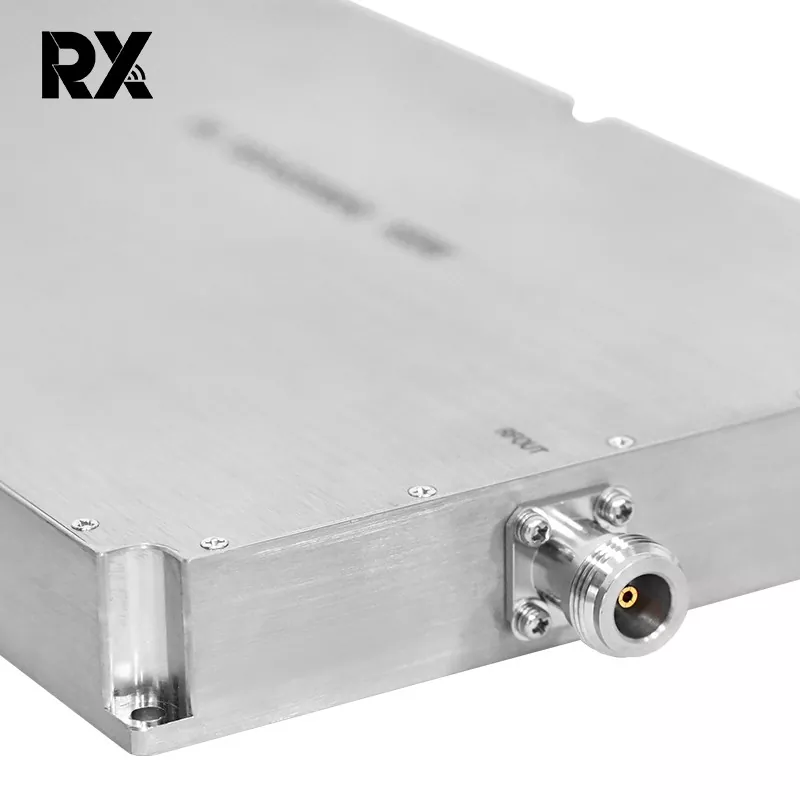

10.	Излаз РФ конектора		Н, женско
11.	Тежина			1.9		2	Кг
12.	ДужинаШиринаВисина		25015025			мм
13.	Максимална улазна снага	ПинМак	≤10			дБм

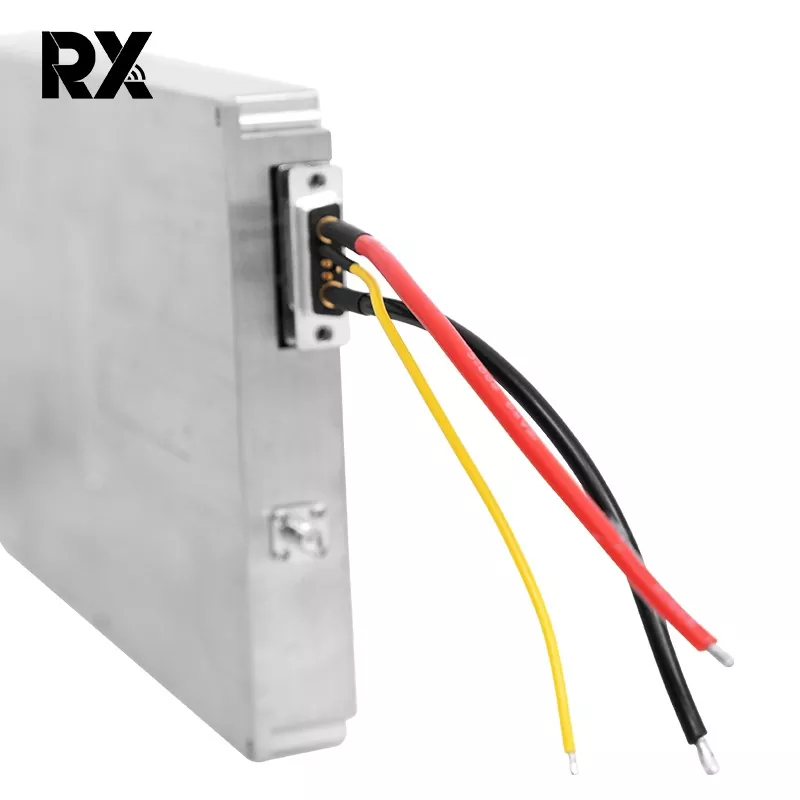

14.	Дефиниција интерфејса (7В2 женски)	ВДД	А1		28Вдц
		ГНД	А2		Гроунд
		Заштита од прекомерне струје	2		Нормалан рад: 0В Заштита од прекомерне струје: +5В			Заштита од прекомерне струје@25А
		Заштита од превисоке температуре	2		Нормалан рад: 0В Заштита од превисоке температуре: +5В			Превише температуре
		Омогући	3		5В~Вдд:ОН 0В:ОФФ			заштита @ 100℃
		ГНД	4		Гроунд
		Држава	5		Нормалан рад: 0В Заштита стања: +5В
